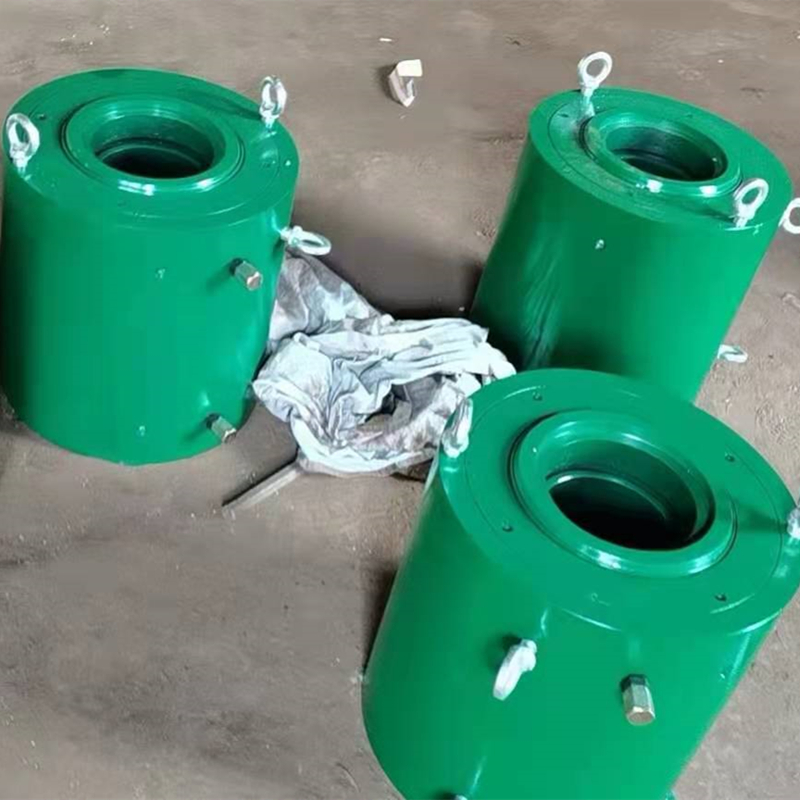

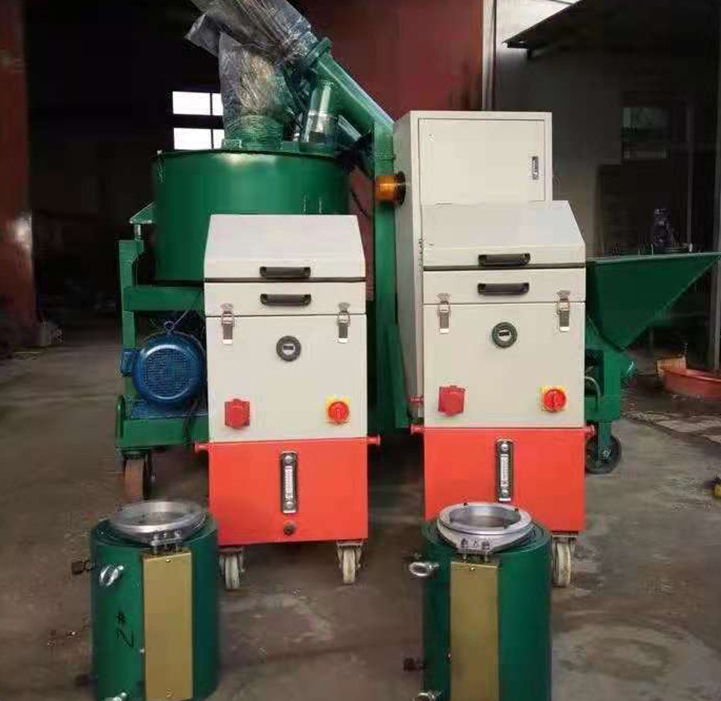

穿心式千斤頂，主要用于群錨整體張拉。該千斤頂操作簡單，性能可靠，并最大節約鋼絞線。千斤頂主要配合預應力錨具及張拉設備等產品運用于橋梁等工程建設中。

　　穿心式千斤頂是利用雙液壓缸張拉預應力筋和頂壓錨具的雙作用千斤頂。穿心式千斤頂適用于張拉帶

　　其工作原理是：張拉預應力筋時，張拉缸油嘴進油、頂壓缸油嘴回油，頂壓油缸、連接套和撐套連成一體右移頂住錨環；張拉油缸、端蓋螺母及堵頭和穿心套連成一體帶動工具錨左移張拉預應力筋；頂壓錨固時，在保持張拉力穩定的條件下，頂壓缸油嘴進油，頂壓活塞、保護套和頂壓頭連成一體右移將夾片強力頂入錨環內；此時張拉缸油嘴回油、頂壓缸油嘴進油、張拉缸液壓回程。最后，張拉缸、頂壓缸油嘴同時回油，頂壓活塞在彈簧力作用下回程復位。

　　大跨度結構、長鋼絲束等引伸量大者，用穿心式千斤頂為宜。
